Задачи типа 5 призваны проверить знание учащихся электронных таблиц, а, в частности, диаграмм. Рассмотрим решение такой задачи из демоверсии ФИПИ.

Текст задачи:

Дан фрагмент электронной таблицы.
задача 5 ОГЭ по информатике
Диаграмма для задачи 5 ОГЭ по информатикеКакая из формул, приведённых ниже, может быть записана в ячейке A2, чтобы построенная после выполнения вычислений диаграмма по значениям диапазона ячеек A2:D2 соответствовала рисунку?
1) =D1–A1
2) =B1/C1
3) =D1–C1+1
4) =B1*4

Решение:

Посмотрим внимательно на таблицу. Во второй строке 4 ячейки, одна из них пустая (A1), а в трех других находятся формулы. Давайте произведем расчеты, чтобы от формул перейти к числам.

В ячейке B2 находится формула =D1-1. Подставим вместо D1 значение, которое содержится в этой ячейке (5) и получим, что в ячейке B2 будет число 5-1 = 4. Аналогично поступим с другими ячейками и получим:

  • B2 = D1 -1 = 5 — 1 = 4
  • C2 = A1+B1 = 3 + 4 = 7
  • D2 = C1 + D1 = 2 + 5 = 7

Наша таблица примет вид:

A B C D
1 3 4 2 5
2 4 7 7

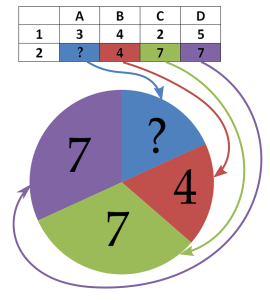

А теперь сопоставим полученные во второй строке таблицы числа и площадь секторов диаграммы:

Решение задачи 5 ОГЭ по информатике

Задача 5 ОГЭ по информатике

В нашей диаграмме 4 сектора, среди которых есть секторы с одинаковой площадью. И в таблице есть одинаковые числа (7-7). Значит два одинаковых больших сектора равны 7. А два маленьких — 4. Получаем, что в ячейке A2 должно быть число 4. Осталось найти его в вариантах ответа:

  • D1 — A1 = 5 — 3 = 2 (не подходит)
  • B1 / C1 = 4 / 2 = 2 (не подходит)
  • D1 — C1 + 1 = 5 — 2 + 1 = 4 (подходит)
  • B1 * 4 = 4 * 4 = 16 (не подходит)

Правильный ответ — 3.
